Description

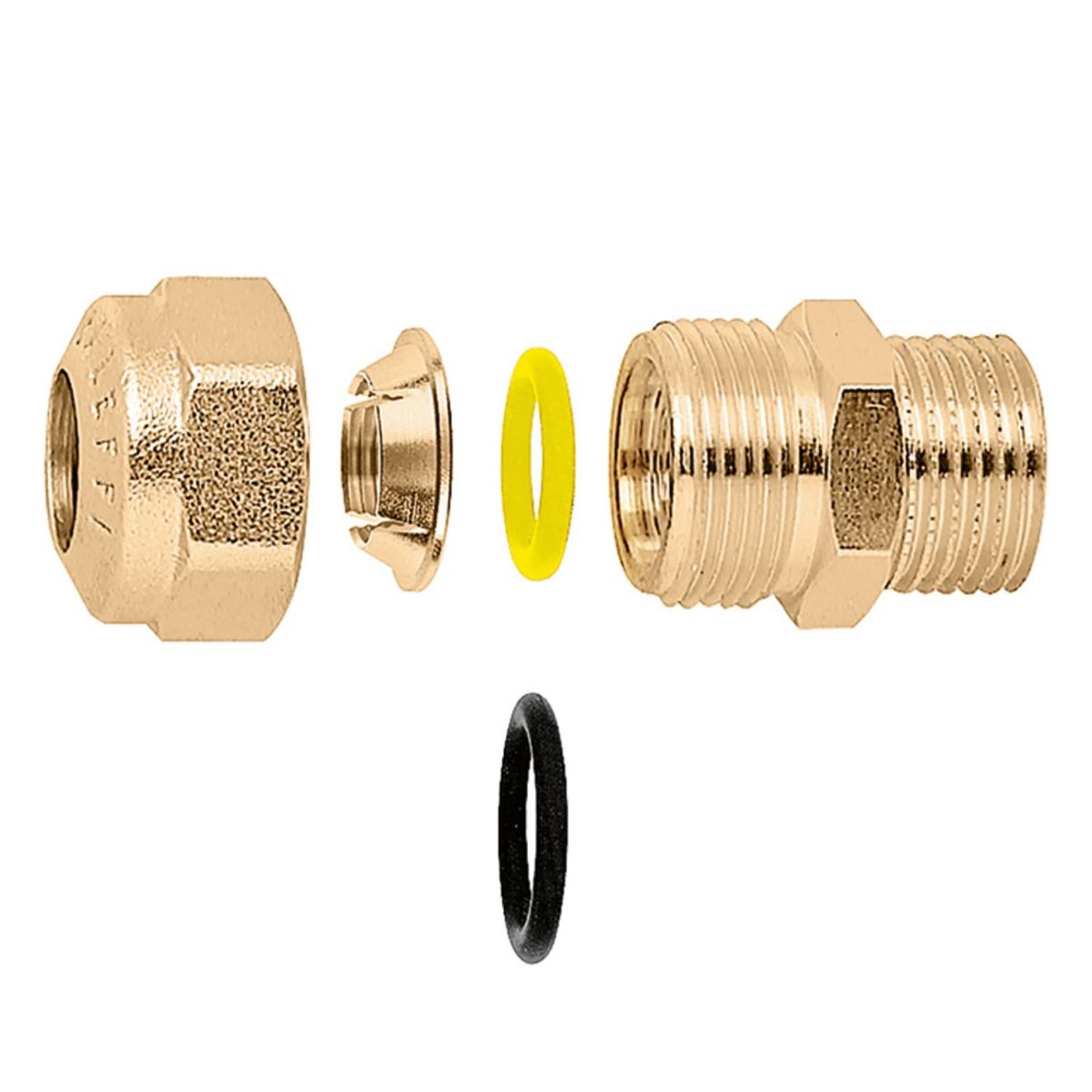

Raccord droit mécanique avec double joint torique pour tuyaux en cuivre tendre, cuivre dur, laiton, acier doux et acier inoxydable.
Diamètre du tuyau : Ø 18
Connexion : G 1/2" M
Pour les systèmes de gaz et d'hydrocarbures fluides (joint torique jaune conforme à la norme EN 549)
Pour systèmes de plomberie et sanitaires (joint torique noir conforme à la norme EN 681.1)
Tableau Technique
• Capuchon et raccord : laiton EN 12165 CW617N
• Anneau de serrage de durite : laiton EN 12164 CW614N - laiton EN 12165 CW617N (Ø 22 mm)
• Pression de fonctionnement maximale : selon les utilisations autorisées par la réglementation
• Plage de température : -15 à 50 ° C
• Joints hydrauliques O-Ring noirs : EPDM pour systèmes de plomberie et eau potable Conforme à la norme EN 681.1
• Fluides à utiliser : eau, solutions glycolées
• Pourcentage maximum de glycol : 30 %
• Pression de fonctionnement maximale : 16 bar
• Plage de température : -25 à 120 °C
• Couple de serrage minimum : Ø 8– Ø 18 mm : 25 N·m ; Ø 22 mm : 35 N·m ; Ø 28 mm : 50 N·m
• Matériau du tuyau : cuivre recuit R 220 ; cuivre brut R 290; laiton; acier doux; en acier inoxydable
• Conforme à la norme : - EN 1254-2 ; séries 903, 913, 9050, 906 - EN 1254-4 ; séries 900, 904, 9057, 9058, 9067, 9068, 610, 914, 930
