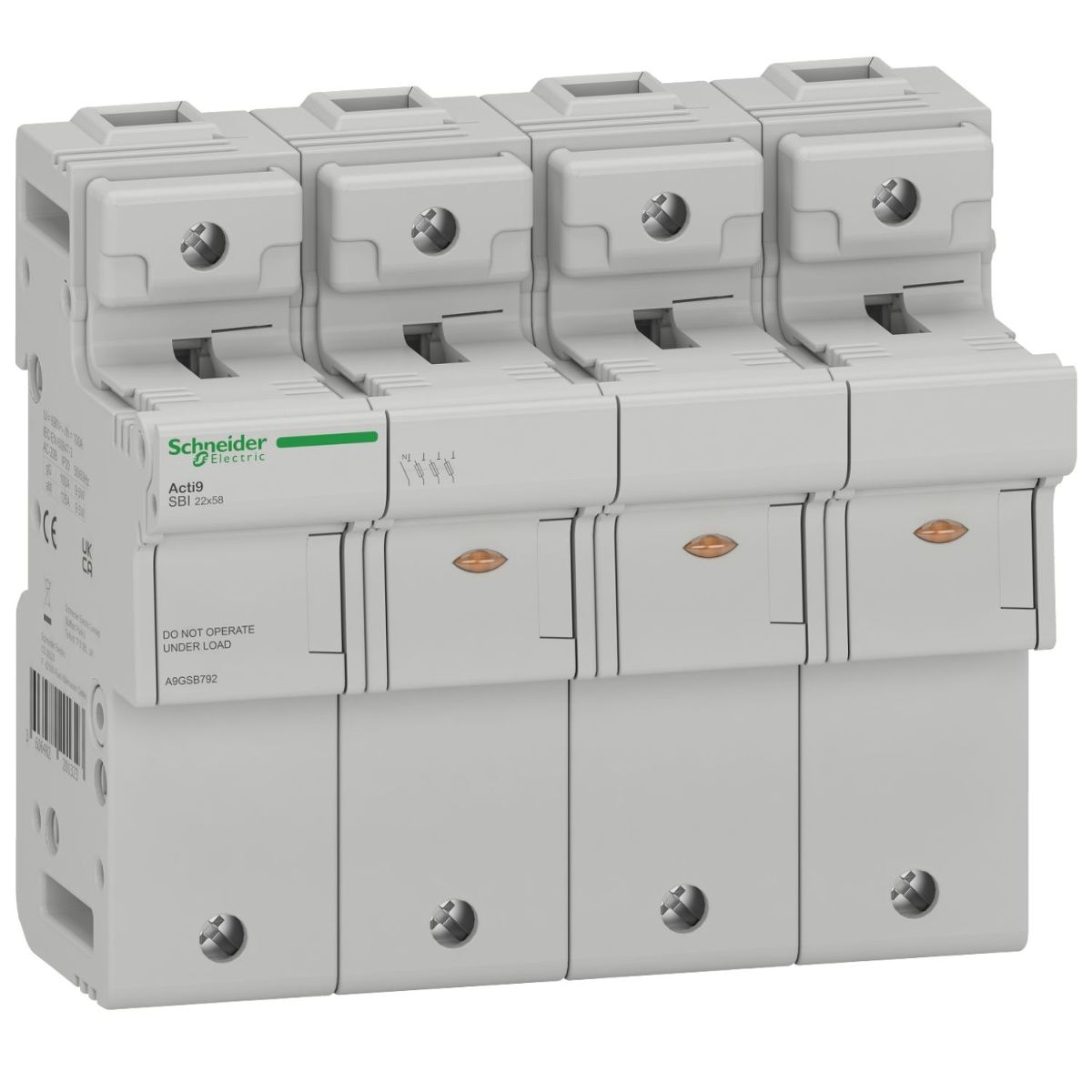

Schneider A9GSB792 - porte-fusible sectionneur 3P+N 125A 8M








Description
Le porte-fusible d'isolement Acti9 SBI est un sectionneur à fusible basse tension utilisé pour les applications tertiaires et industrielles nécessitant un pouvoir de coupure élevé.
Il est doté d'un pôle 3P+N, d'un courant nominal de 125 A et d'une courbe de fusible gG ou aM avec un type de cartouche fusible de 22 mm x 58 mm.
Peut être monté sur rail DIN pour une installation modulaire. Le fusible à usage général (fusible gG) offre une protection contre les surcharges et les courts-circuits. Le fusible aM pour application moteur offre une protection contre les courts-circuits (protection des charges avec un courant de crête élevé).
Il dispose d'un indice de protection IP20 sur les bornes, pouvant atteindre un indice IP40 une fois à l'intérieur d'un coffret modulaire, de plus un repère à clip est visible sur la face avant ou sur la borne aval identifiant la présence du fusible.
Un néon 230 V en option indique si le fusible saute (voyant éteint dans des conditions normales de fonctionnement et rouge allumé après le saut du fusible) et l'appareil est équipé d'un porte-fusible imperdable et d'un emplacement supplémentaire pour un fusible de rechange, le levier peut également être cadenassé. .
Tableau Technique
• Dimensions du fusible 22x58 mm
• Nombre de pôles 3P+N
