Description

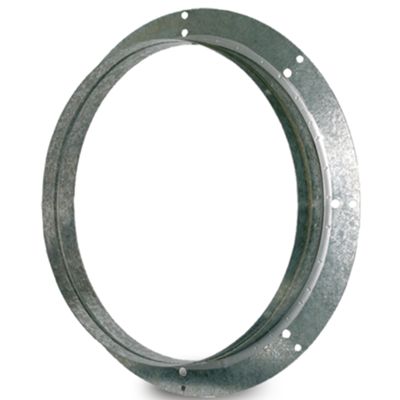

Bride de raccordement conçue pour la fixation de ventilateurs axiaux, aussi bien en aspiration qu'en refoulement, et de ventilateurs centrifuges en aspiration, sur des conduits circulaires.
C'est un composant essentiel pour assurer l'efficacité et la stabilité du système de ventilation, en améliorant l'étanchéité de la connexion et en réduisant les vibrations ou les dispersions du flux d'air, il est réalisé en acier pour offrir solidité et résistance, la bride peut également être demandée dans la version en acier inoxydable AISI 304 ou 316 pour les applications qui nécessitent une plus grande résistance à la corrosion, comme les environnements industriels ou ceux soumis à des conditions atmosphériques particulièrement sévères.
Ses dimensions sont optimisées pour une parfaite compatibilité avec les appareils de la gamme Vortice et facilitent l'installation.
Tableau Technique
• Compatibilité Ventilateurs axiaux à l'aspiration et au refoulement, ventilateurs centrifuges à l'aspiration
• Matériau Acier galvanisé (disponible sur demande en acier inoxydable AISI 304 ou AISI 316)
• Diamètre nominal 20 cm
• Diamètre extérieur 23,5 cm
• Diamètre intérieur 21,4 cm
• Diamètre du trou de bride 20,5 cm
• Trous de fixation du ventilateur 4 trous à 90° 9 mm
• Trous de fixation des conduits 8 trous à 45° de 12 mm
• Diamètre extérieur de la bride 17,3 cm
• Diamètre intérieur de la bride 17,4 cm
• Profondeur 7 cm
• Hauteur de la bride (R=S) 3,5 cm
