Descrizione

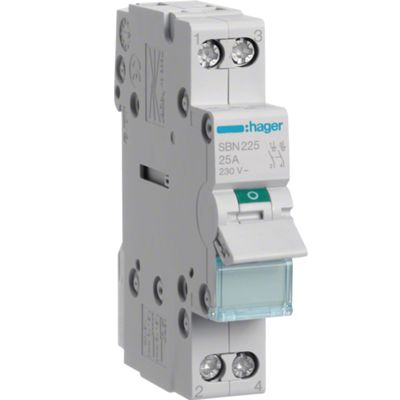

Il Hager SBN225 è un interruttore di manovra modulare con un solo polo e portata di 25 A, progettato per il comando e sezionamento manuale di circuiti elettrici in quadri di distribuzione.
Può interrompere correnti fino a 0,52 kA (Icm) e resistere a carichi temporanei fino a 0,37 kA (Icw), secondo lo standard IEC 60947-3.
Montabile su guida DIN occupando un solo modulo, è robusto, modulare e supporta accessori come contatti ausiliari o dispositivi di blocco/interblocco per un’integrazione tecnica e funzionale.
Scheda Tecnica
• Numero di poli 2P (senza neutro)
• Corrente nominale 25 A
• Corrente condizionale di cortocircuito Inc con fusibile 3000 A / 40 A gG
• Tensione nominale d’impiego Ue 230 V AC
• Tensione di tenuta d’impulso Uimp 4000 V
• Tipo di collegamento terminali a vite
• Numero moduli DIN 1
• Grado di protezione IP20
• Dimensioni (A × L × P) 83 × 17,5 × 68 mm
• Numero di contatti NO 1 (NC: 0)
• Temperatura d’esercizio –20 °C a +70 °C; stoccaggio –40 °C a +80 °C
• Sezione conduttore flessibile 1,5-10 mm², rigido 1,5-16 mm²
• Durata meccanica (manovre) 200.000 cicli
• Durata elettrica (AC21/AC22) 25.000 cicli
