Descrizione

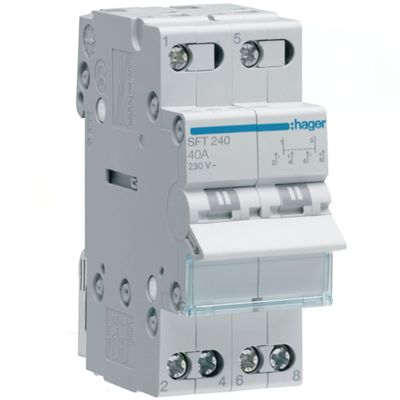

Il Hager SFT240 è un commutatore a leva a scatto modulare bipolare (2 poli), progettato per montaggio su guida DIN con configurazione 1-0-2 (I-0-II) e contatto comune nella parte superiore.
Supporta una corrente nominale di 40 A a 230 V AC, con isolamento a 440 V e tenuta impulso fino a 4000 V.
Resistente e affidabile, offre una durata meccanica di 200.000 manovre e una durata elettrica di 25.000 cicli (categorie AC21/AC22), e ha un potere di chiusura in corto di 0,48 kA e una resistenza a corto (1 s) di 0,6 kA, mantenendo un grado di protezione IP20.
Scheda Tecnica
• Numero di poli 2P (senza neutro)
• Corrente nominale 40 A
• Funzione: 1-0-2 (I-0-II), contatto comune in alto
• Tensione nominale d’impiego 230 V AC
• Tensione di isolamento (Ui) 440 V
• Tensione di tenuta impulso (Uimp) 4000 V
• Potenza dissipata totale 4,20 W (2,10 W per polo)
• Grado di protezione IP20
• Numero di moduli 2
• Dimensioni (AxLxP) 83 × 35 × 70 mm
• Collegamenti terminali a vite; cavi rigidi 1,5–16 mm², flessibili 1,5–10 mm²
• Temperatura di esercizio –20 °C +50 °C
• Durata meccanica 200 000 manovre
• Durata elettrica (AC21/AC22) 25.000 cicli
