Descrizione

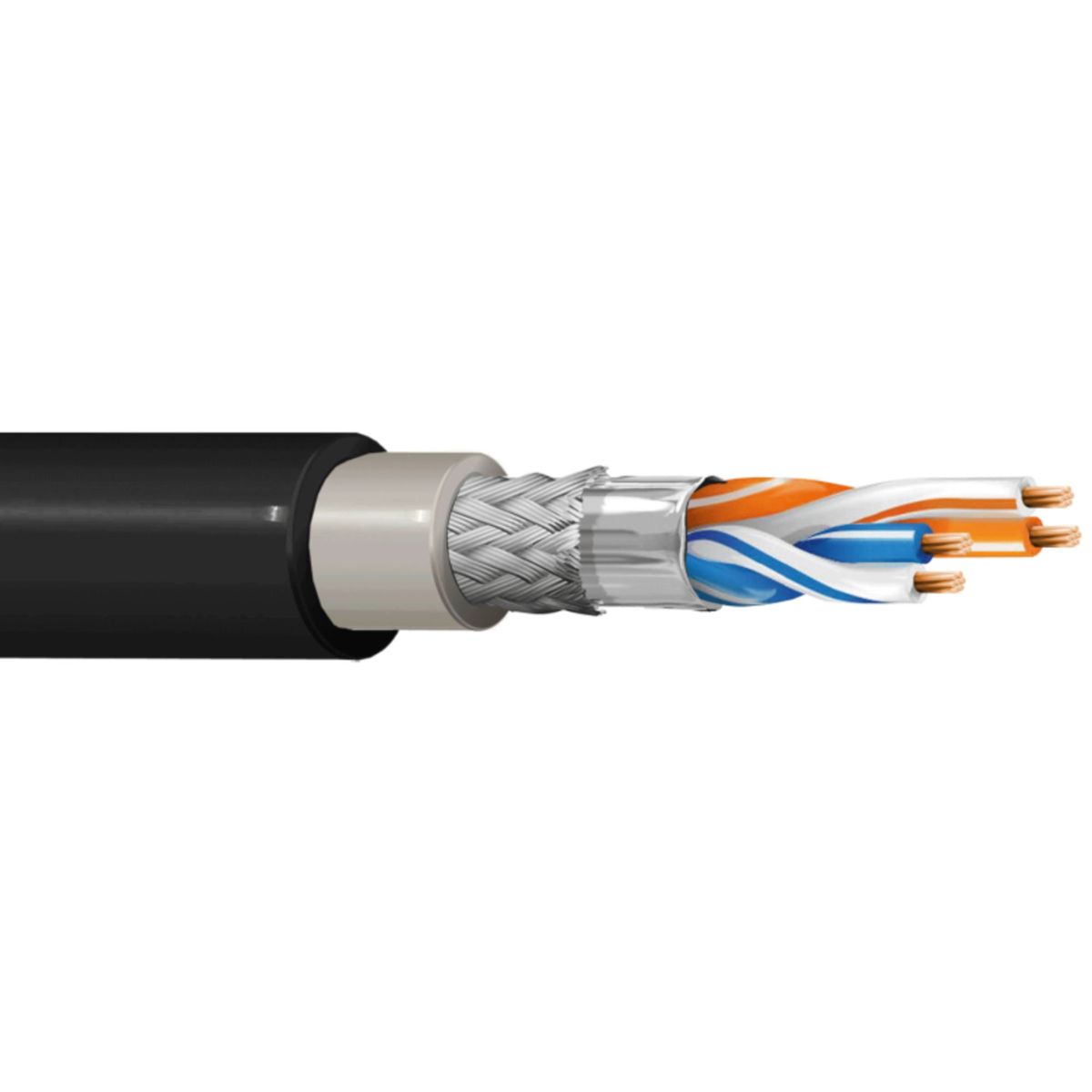

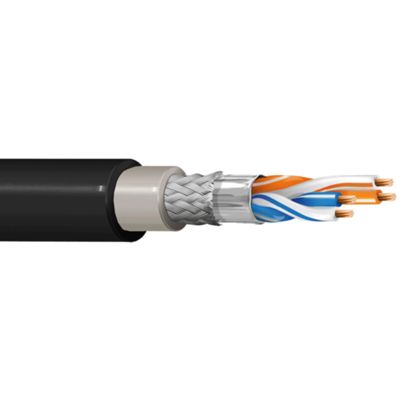

Cavo dati schermato progettato per applicazioni industriali e sistemi di comunicazione su bus seriali.
La costruzione prevede 2 coppie ritorte (2x2xAWG24) con conduttori in rame flessibile, isolamento in polietilene (PE) e schermatura composta da nastro AL/PET e calza in rame stagnato che garantiscono un’elevata protezione dalle interferenze elettromagnetiche.
Il cavo è dotato di doppia guaina, con guaina interna in PVC antifiamma e guaina esterna in PE nero resistente ai raggi UV, che lo rende adatto anche per installazioni in ambienti esterni o in cavidotto.
Grazie all’impedenza caratteristica di 120 Ω e alle ottime prestazioni di schermatura, il cavo è indicato per la trasmissione dati in reti RS-485, Modbus, CANBUS e sistemi di automazione industriale, garantendo affidabilità nella comunicazione e stabilità del segnale anche in ambienti con disturbi elettromagnetici.
È inoltre idoneo alla coabitazione con cavi di energia fino a 0,6/1 kV e conforme alle normative di sicurezza per cavi industriali.
Scheda Tecnica
• Struttura 2 x 2 x AWG24 coppie twistate
• Conduttori rame flessibile 7 x 0,22 mm
• Resistenza conduttore circa 79 Ohm/km
• Isolamento conduttori polietilene PE
• Diametro isolamento circa 1,6 mm
• Impedenza caratteristica 120 ±15 Ohm
• Guaina interna PVC antifiamma colore grigio
• Guaina esterna PE resistente ai raggi UV colore nero
• Diametro esterno circa 10 mm
• Temperatura di esercizio -40 °C +80 °C
• Applicazione in reti RS-485, Modbus, CANBUS, Fieldbus e automazione industriale
