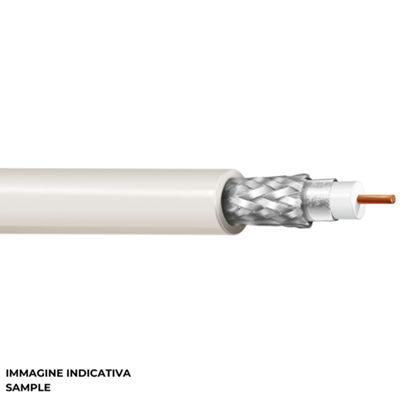

Le foto dei prodotti hanno scopo illustrativo
Descrizione
Cavo coassiale Classe A progettato per la distribuzione di segnali televisivi provenienti da antenne terrestri e sistemi satellitari.
Il conduttore centrale è realizzato in rame da 0,80 mm, isolato tramite dielettrico in polietilene espanso (PEGJ) che garantisce stabilità dell’impedenza e ridotte perdite di segnale.
La schermatura è composta da lamina in alluminio al 100 % e treccia in rame stagnato, assicurando un’elevata protezione dalle interferenze elettromagnetiche e un’efficienza di schermatura superiore a 85 dB.
La guaina esterna in PVC rossa con diametro di circa 5 mm rende il cavo adatto a installazioni interne per impianti TV e SAT.
È inoltre idoneo alla coabitazione con cavi di energia 450/750 V e 0,6/1 kV e conforme alla classe CPR Eca secondo la normativa EN 50575.
Scheda Tecnica
• Impedenza caratteristica 75 ±3 Ohm
• Conduttore centrale rame Ø 0,80 mm
• Resistenza conduttore circa 35,6 Ohm/km
• Dielettrico polietilene espanso PEGJ Ø circa 3,5 mm
• Schermatura lamina alluminio 100 % + treccia rame stagnato 50 %
• Efficienza di schermatura > 85 dB
• Capacità circa 53 ±2 pF/m
• Velocità di propagazione circa 83 %
• Diametro esterno cavo circa 5,0 mm
• Guaina esterna PVC
• Colore guaina rossa
• Tensione di prova 2,5 kVac
• Raggio minimo di curvatura 8 x diametro esterno
• Applicazione per distribuzione segnali TV digitale terrestre e satellite
• Idoneo alla coabitazione con cavi energia 450/750 V e 0,6/1 kV
