Description

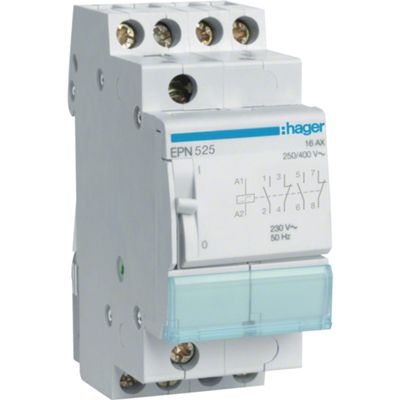

Module relais pas à pas compact (35 mm de large, 63 mm de profondeur) pour rail DIN, conçu pour commuter des charges avec une seule impulsion à partir de boutons poussoirs.
Avec un courant nominal de 16 A (AC1) et un courant de repos de seulement 6 mA, il prend en charge les alimentations 230 V AC
Il dispose de deux contacts NO, de deux contacts NF et de bornes à vis pour câbles flexibles (1–6 mm²) ou rigides (1,5–10 mm²).
Grâce à sa conception robuste et à sa petite taille, il est idéal pour une utilisation dans les systèmes civils et industriels où plusieurs sources de contrôle doivent être alternées avec une seule charge.
Il est conforme aux directives RoHS et REACH, avec une documentation technique disponible en téléchargement.
Tableau Technique
• Contact 2NO+2NC
• Courant nominal 16 A (AC1)
• Courant de repos 6 mA
• Tension de commande 230 V CA / 110 V CC
• Tension de service/d'isolement 250 V
• Fréquence 50–60 Hz
• Sections des conducteurs flexibles 1–6 mm², rigides 1,5–10 mm²
• Dimensions 83 × 35 × 63 mm
• Technologie de borne à vis
• Charge de lampe jusqu'à 800 VA fluorescente, 1 800 W incandescente
• Température de -5 °C à +40 °C, de -40 °C à +80 °C
• Conformité environnementale RoHS, REACH
