Description

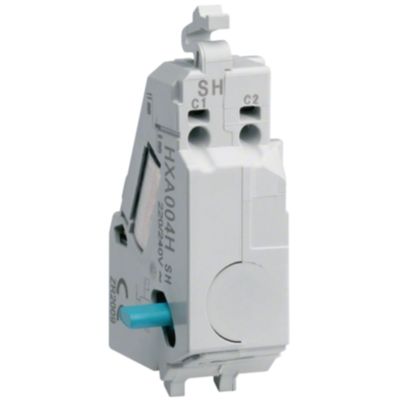

Bobine de déclenchement shunt spécialement conçue pour les disjoncteurs à boîtier moulé h3 x1000.
Son objectif principal est de permettre l'ouverture de l'interrupteur à distance, au moyen d'une impulsion électrique d'une tension supérieure à 70% de la tension nominale.
Les connexions sont réalisées via des bornes à ressort pratiques.
Après activation, la bobine nécessite une réinitialisation manuelle, empêchant la fermeture accidentelle de l'interrupteur jusqu'à la réinitialisation.
Tableau Technique
• Tension de commande (CA) 200 - 240 V
• Consommation d'énergie d'appel 3,36 VA
• Indice de protection IP4X
• Compatibilité avec les disjoncteurs boîtier moulé h3/h3+ x/P160, x/P250, x/P630
• Fonction d'ouverture à distance avec impulsion > 70% de la tension nominale
• Méthode de connexion : bornes à ressort (câbles 0,5 – 1,25 mm²)
• Réinitialisation manuelle, avec blocage du verrouillage tant qu'il est actif
