Descrizione

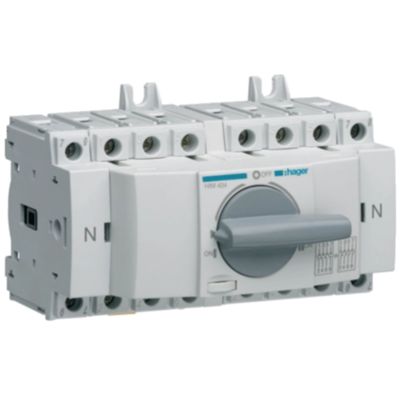

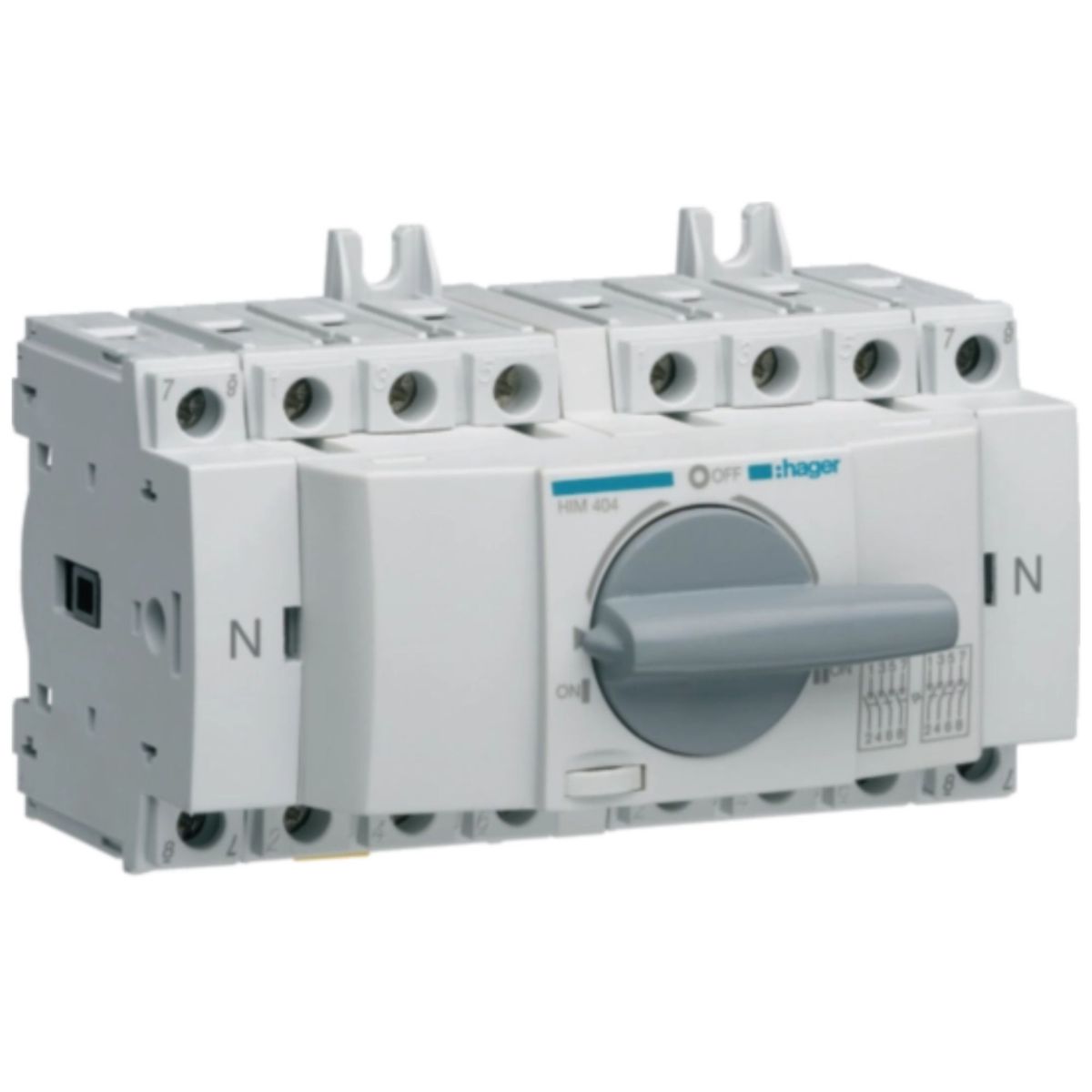

Sezionatore rotativo in versione modulare (3 poli + neutro) conforme alla norma CEI EN 60947-3, progettato per la commutazione sotto carico tra due circuiti di potenza.
Caratterizzato da tensioni di isolamento e tenuta impulsiva elevate (Ui = 800 V, Uimp = 8000 V), supporta una corrente nominale di 40 A, una corrente di breve durata fino a 1,26 kA e correnti di cortocircuito condizionate fino a 50 kA con fusibili gl-gG.
Il suo potere di impiego è di 26 kW a 400 V (categoria AC-1), e la potenza dissipata totale è pari a 3,6 W.
Dotato di maniglia rotante, griglia di protezione IP20, blocco porta e resistenza in esercizio da –20 °C a +70 °C, occupa 8 moduli (127,5 x 68 x 89 mm) e può essere bloccato per sicurezza.
Scheda Tecnica
• Numero di poli 3P + Neutro
• Corrente nominale 40 A
• Tensione nominale d’impiego 380–415 V AC
• Tensione di isolamento (Ui) 800 V
• Tensione di tenuta impulso (Uimp) 8000 V
• Corrente di corto condizionata Icc (con fusibili gl-gG): 50 kA
• Potere di impiego (AC-1, 400 V) 26 kW
• Potenza dissipata totale 3,6 W (0,9 W per polo)
• Grado di protezione IP20
• Maniglia: rotativa, posizionamento corto
• Temperatura operativa –20 °C +70 °C
• Dimensioni (Al × L × P) 68 x 127,5 x 89 mm (8 moduli)
• Connessioni: conduttori flessibili e rigidi 1,5–16 mm²
