Descripción

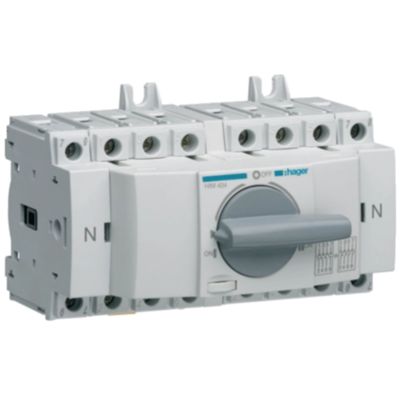

Interruptor rotativo en versión modular (3 polos + neutro) conforme a la norma IEC EN 60947-3, diseñado para conmutar bajo carga entre dos circuitos de potencia.
Con altas tensiones de aislamiento y de resistencia a impulsos (Ui = 800 V, Uimp = 8000 V), admite una corriente nominal de 40 A, una corriente admisible de corta duración de hasta 1,26 kA y corrientes de cortocircuito condicionadas de hasta 50 kA con fusibles gl-gG.
Su potencia de funcionamiento es de 26 kW a 400 V (categoría AC-1) y la potencia total disipada es de 3,6 W.
Equipado con asa giratoria, rejilla de protección IP20, cerradura de puerta y resistencia de funcionamiento de –20 °C a +70 °C, ocupa 8 módulos (127,5 x 68 x 89 mm) y puede bloquearse por seguridad.
Info Técnica
• Número de polos 3P + Neutro
• Corriente nominal 40 A
• Tensión nominal de funcionamiento 380–415 V CA
• Tensión de aislamiento (Ui) 800 V
• Tensión soportada al impulso (Uimp) 8000 V
• Corriente de cortocircuito condicional Icc (con fusibles gl-gG): 50 kA
• Potencia de funcionamiento (AC-1, 400 V) 26 kW
• Disipación de potencia total 3,6 W (0,9 W por polo)
• Grado de protección IP20
• Mango: giratorio, posicionamiento corto
• Temperatura de funcionamiento –20 °C +70 °C
• Dimensiones (alto × ancho × profundidad) 68 x 127,5 x 89 mm (8 módulos)
• Conexiones: conductores flexibles y rígidos 1,5–16 mm²
