Descrizione

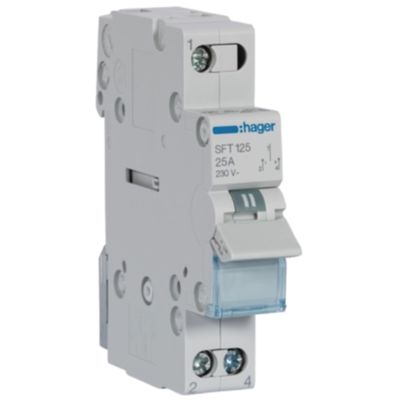

Commutatore rotativo modulare compatto, pensato per l’impiego su guida DIN nei quadri elettrici sia civili che industriali.
Supporta una corrente nominale di 25 A e funziona a 230 V AC, garantendo isolamento fino a 440 V e tensioni di impulso fino a 4000 V.
Offre tre posizioni stabili (I-0-II), è progettato per l’allineamento del collegamento comune nella parte superiore e promette elevata durata fino a 200.000 operazioni meccaniche e 25.000 operazioni elettriche nelle categorie AC21 e AC22, con grado di protezione IP20.
Scheda Tecnica
• Numero di poli 1 P (senza neutro)
• Corrente nominale 25 A
• Funzione di commutazione 1-0-2 (I-0-II), contatto invertitore
• Tensione nominale d’impiego 230 V AC
• Tensione di isolamento (Ui) 440 V
• Tensione di tenuta impulso (Uimp) 4000 V
• Grado di protezione IP20
• Alloggiamento 1 modulo DIN (17,5 mm × 83 mm × 70 mm)
• Temperatura d’esercizio –20 °C +50 °C
• Durata meccanica 200.000 manovre
• Durata elettrica (AC21/AC22) 25.000 cicli
• Collegamenti terminali a vite, conduttori flessibili 1,5–10 mm², rigidi 1,5–16 mm²
• Posizione del comune in alto (top common)
