Descrizione

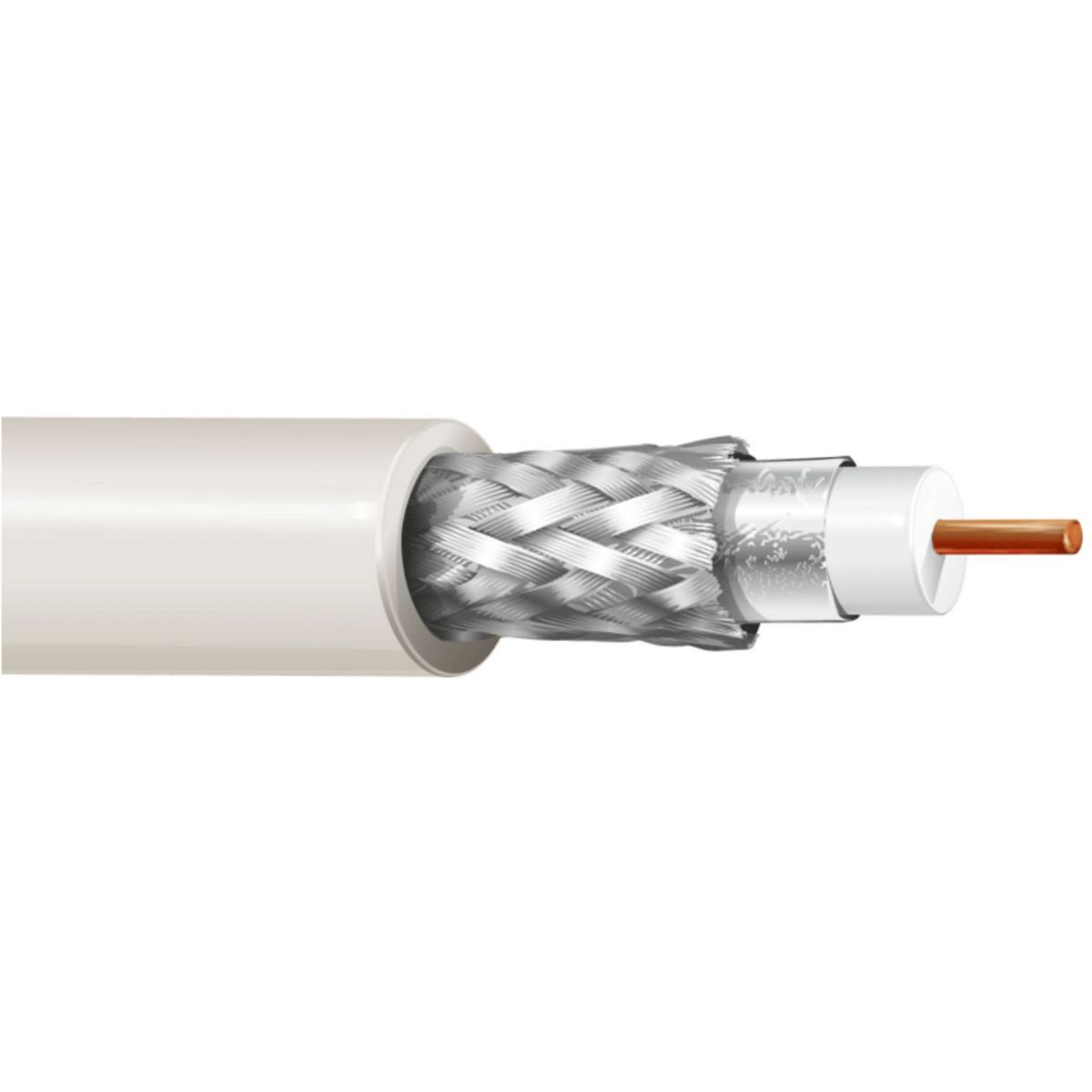

Cavo coassiale 75 Ω della serie SAT CCS 36 Digital, progettato per la distribuzione di segnali multimediali provenienti da antenne terrestri e sistemi satellitari.
Il conduttore centrale è costituito da rame da 0,41 mm, isolato con dielettrico in polietilene espanso (PEGJ) che garantisce stabilità dell’impedenza e bassa attenuazione del segnale.
La schermatura è composta da lamina in alluminio al 100 % e treccia in rame stagnato con copertura circa 75 %, offrendo elevata protezione dalle interferenze elettromagnetiche e un’efficienza di schermatura superiore a 95 dB.
La guaina esterna in PVC bianco con diametro di circa 3,6 mm rende il cavo adatto per installazioni interne compatte.
È conforme alla classe CPR Eca secondo EN 50575 e può essere installato in coabitazione con cavi di energia fino a 450/750 V e 0,6/1 kV.
Scheda Tecnica
• Impedenza caratteristica 75 ±5 Ohm
• Conduttore centrale rame Ø 0,41 mm
• Resistenza conduttore circa 320 Ohm/km
• Schermatura lamina alluminio 100 % + treccia rame stagnato 75 %
• Efficienza di schermatura > 95 dB
• Velocità di propagazione circa 85 %
• Diametro esterno cavo circa 3,6 mm
• Resistenza schermo circa 26 Ohm/km
• Guaina esterna PVC
• Colore guaina bianco
• Raggio minimo di curvatura 8 x diametro esterno
• Classe CPR reazione al fuoco Eca secondo EN 50575
• Applicazione per distribuzione segnali TV digitale terrestre e satellite
• Idoneo alla coabitazione con cavi energia 450/750 V e 0,6/1 kV
