Description

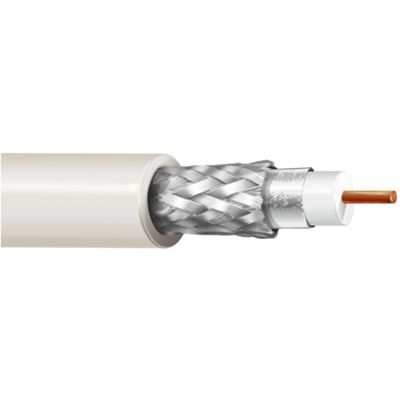

Câble coaxial 75 Ω de la série SAT CCS 36 Digital, conçu pour la distribution de signaux multimédias provenant d'antennes terrestres et de systèmes satellitaires.
Le conducteur central est en cuivre de 0,41 mm, isolé par un diélectrique en mousse de polyéthylène expansé (PEGJ) qui assure la stabilité de l'impédance et une faible atténuation du signal.
Le blindage est composé à 100 % de feuille d'aluminium et de tresse de cuivre étamé avec une couverture d'environ 75 %, offrant une protection élevée contre les interférences électromagnétiques et une efficacité de blindage supérieure à 95 dB.
La gaine extérieure en PVC blanc d'un diamètre d'environ 3,6 mm rend le câble adapté aux installations intérieures compactes.
Il est conforme à la classe CPR Eca selon la norme EN 50575 et peut être installé en cohabitation avec des câbles d'énergie jusqu'à 450/750 V et 0,6/1 kV.
Tableau Technique
• Impédance caractéristique 75 ±5 Ohm
• Conducteur central en cuivre Ø 0,41 mm
• Résistance du conducteur d'environ 320 ohms/km
• Blindage 100 % feuille d'aluminium + tresse en cuivre étamé à 75 %
• Efficacité de blindage > 95 dB
• Vitesse de propagation d'environ 85 %
• Diamètre extérieur du câble : environ 3,6 mm
• Résistance d'écran d'environ 26 ohms/km
• Gaine extérieure en PVC
• Couleur du fourreau : blanc
• Rayon de courbure minimal : 8 fois le diamètre extérieur
• Classe de réaction au feu Eca en RCP selon la norme EN 50575
• Demande de distribution de signaux de télévision numérique terrestre et par satellite
• Convient à la cohabitation avec des câbles d'alimentation de 450/750 V et de 0,6/1 kV
