Description

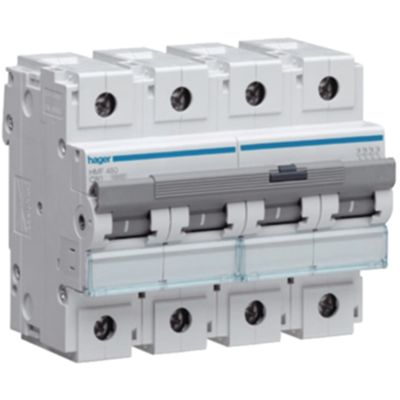

Le disjoncteur miniature Hager HMF480 est un disjoncteur miniature robuste conçu pour la protection contre les surcharges et les courts-circuits dans les applications résidentielles, commerciales et industrielles. Doté de 4 pôles avec une courbe de déclenchement C, il est également idéal pour les charges à courant d'appel modéré, comme les moteurs ou les systèmes d'éclairage.
Certifié avec un pouvoir de coupure nominal (Icn) et un pouvoir de court-circuit étendu (Icu) tous deux égaux à 10 kA, il peut fonctionner jusqu'à 400 V AC.
Grâce à la conformité aux normes CEI EN 60898-1 et EN 60947-2, il peut être installé sur un rail DIN avec un encombrement de six modules et prend en charge des conducteurs rigides jusqu'à 70 mm² et des conducteurs flexibles jusqu'à 50 mm², garantissant des performances élevées dans des environnements exigeants.
Tableau Technique
• Type de disjoncteur à 4 pôles
• Courbe d'intervention C
• Courant nominal In 80 A
• Pouvoir de coupure nominal Icn 10 kA (EN 60898-1)
• Pouvoir de coupure étendu Icu 10 kA (EN 60947-2)
• Tension de fonctionnement nominale 400 V CA, fréquence 50–60 Hz
• Connecteurs : bornes à vis avec couple de serrage 3,5–5 Nm
• Section du conducteur : rigide jusqu'à 70 mm², souple jusqu'à 50 mm²
• Durée de vie 4000 cycles électriques, 20000 opérations mécaniques
• Degré de protection IP20
• Dimensions 6 modules DIN (90 x 106 x 70 mm - hauteur × largeur × profondeur)
