Description

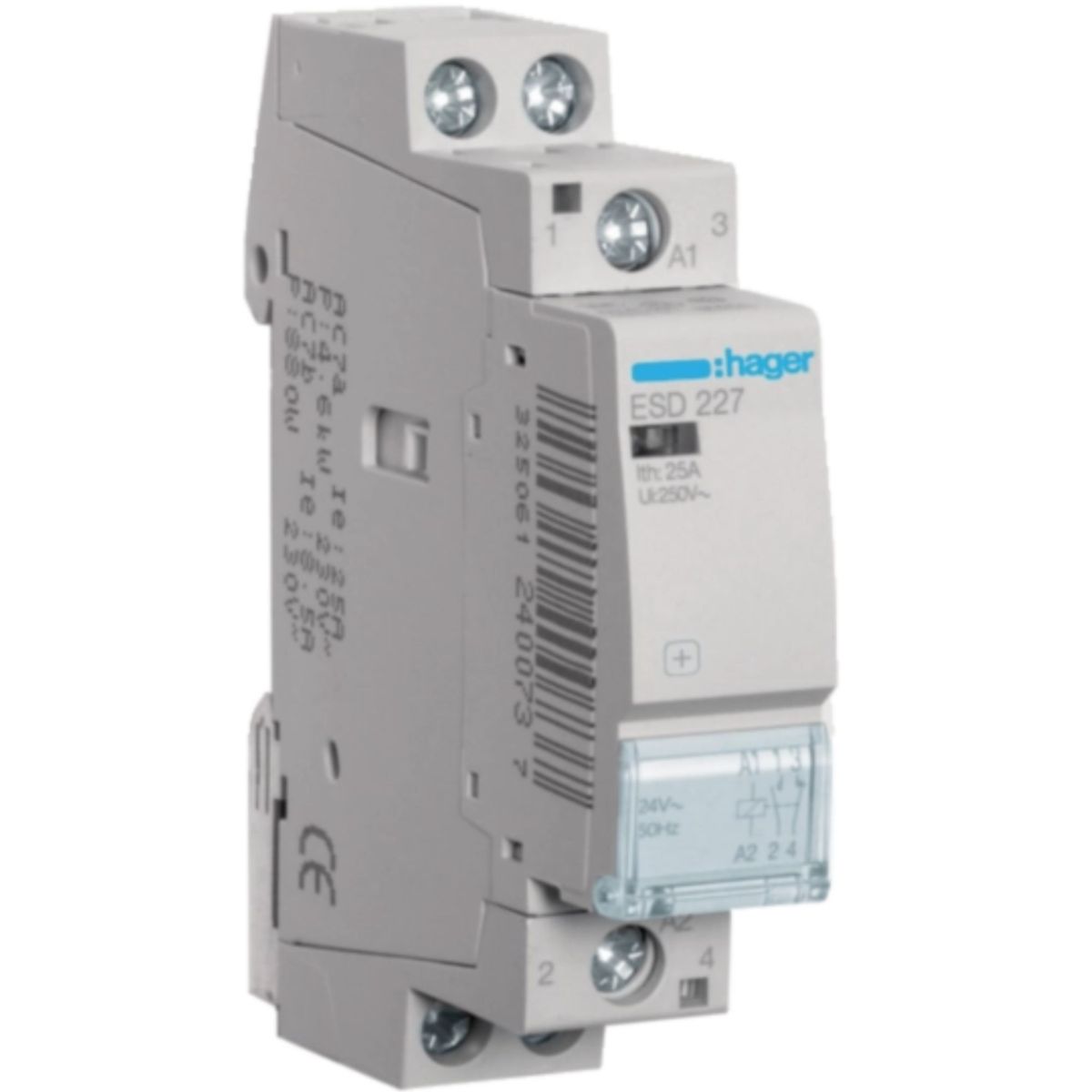

Le Hager ESD227 est un contacteur modulaire conçu pour la commande à distance de circuits jusqu'à 25 A (catégorie AC-1), avec 1 contact normalement ouvert (NO) et 1 contact normalement fermé (NF).
Il fonctionne avec une bobine 24 V CA et prend en charge des tensions de fonctionnement jusqu'à 230 V CA, offrant un indice d'isolation de 250 V et une résistance aux impulsions jusqu'à 4 000 V.
Il est doté de bornes à vis, d'un montage sur rail DIN, d'une construction robuste (100 000 opérations mécaniques, 30 000 cycles électriques), d'une consommation de courant d'appel de 10,70 VA et dissipe 2,50 W à pleine charge.
Tableau Technique
• Type de contact 1 NO + 1 NF
• Courant de commutation nominal 25 A (catégorie AC-1)
• Tension de commande 24 V CA
• Tension de fonctionnement maximale 230 V CA
• Tension d'isolement (Ui) 250 V
• Tension de tenue aux chocs (Uimp) 4000 V
• Nombre de modules 1
• Consommation de courant d'appel 10,70 VA
• Puissance totale dissipée 2,50 W
• Manœuvres mécaniques 100 000
• 30 000 cycles électriques
• Section du conducteur flexible 1–6 mm²
• Section du conducteur rigide 1–10 mm²
• Montage sur rail DIN
• Type de connexion : bornes à vis
• Température de fonctionnement : –10 °C +50 °C
