Description

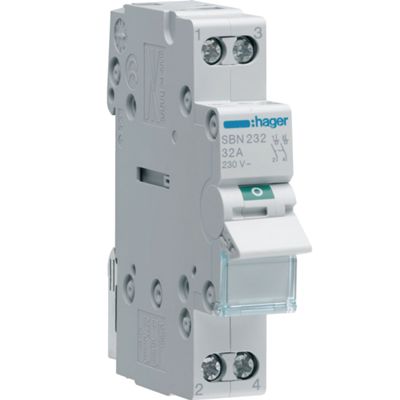

Le Hager SBN232 est un interrupteur unipolaire modulaire d'un calibre de 32 A, conçu pour la commande et la déconnexion manuelle des circuits électriques dans les tableaux de distribution.
Il peut interrompre des courants jusqu'à 0,52 kA (Icm) et supporter des charges temporaires jusqu'à 0,37 kA (Icw), selon la norme IEC 60947-3.
Montable sur rail DIN occupant un seul module, il est robuste, modulaire et supporte des accessoires tels que des contacts auxiliaires ou des dispositifs de verrouillage/interverrouillage pour une intégration technique et fonctionnelle.
Tableau Technique
• Nombre de pôles 2P (sans neutre)
• Courant nominal 32 A
• Courant de court-circuit conditionnel Inc avec fusible 3000 A / 40 A gG
• Tension nominale de fonctionnement Ue 230 V CA
• Tension de tenue aux chocs Uimp 4000 V
• Type de connexion bornes à vis
• Nombre de modules DIN 1
• Degré de protection IP20
• Dimensions (H × L × P) 83 × 17,5 × 68 mm
• Nombre de contacts NO 1 (NC : 0)
• Température de fonctionnement –20 °C à +70 °C ; stockage –40 °C à +80 °C
• Section du conducteur flexible 1,5-10 mm², rigide 1,5-16 mm²
• Durée de vie mécanique (opérations) 200 000 cycles
• Durée de vie électrique (AC21/AC22) 25 000 cycles
