Description

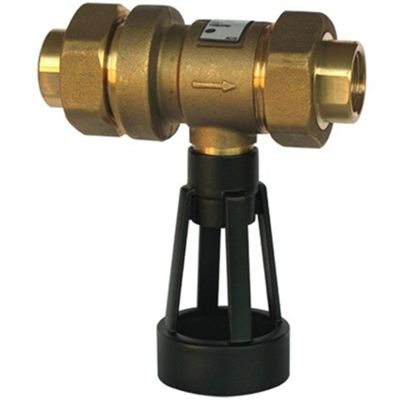

Un disconnecteur est un dispositif utilisé pour protéger le système contre les risques intermittents. Il est constitué de deux clapets anti-retour séparés par une chambre communiquant avec l'atmosphère. Cette chambre est fermée par un obturateur relié à la vanne amont. En cas de vide en amont du dispositif ou de surpression en aval avec fuite au niveau du deuxième clapet anti-retour, la chambre intermédiaire se vide, isolant ainsi les circuits amont et aval et empêchant le reflux d'eau contaminée.
Lors de l'installation de l'appareil sur le système, n'oubliez pas certaines précautions telles que la distance minimale de 150 mm du corps de l'appareil, ne pas immerger la vanne de vidange.
Recommandé pour les systèmes de chauffage domestique d'une puissance inférieure à 70 kW,
distributeurs automatiques de boissons, certains équipements de laboratoire, etc.
Tableau Technique
• Installation horizontale, facile d'accès, dans un environnement ventilé sans risque d'inondation
• Raccords 1/2" DN 15
• Groupe acoustique I
• Le drain doit être capable d'évacuer le flux de déchets
• L'appareil doit être protégé du gel et des températures excessives
• Normes EN 1717 - EN14367
• Raccords filetés selon EN ISO 228-1 ou ISO 7.1
• Température de fonctionnement Max. 65 °C
• Pression de service admissible (PFA) dans l'eau 10 bar
• Connexion femelle/femelle, BSP
• Fluides autorisés : eau claire
