Descrizione

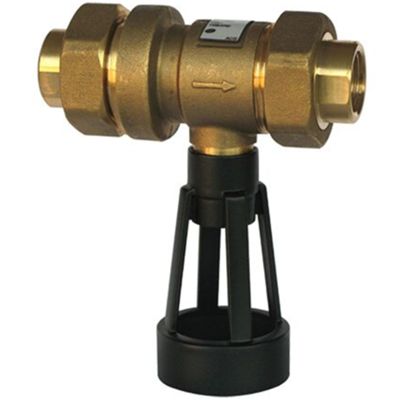

Il disconnettore è un dispositivo da utilizzare quando si vuole proteggere l'impianto da rischi di natura intermittente, costituito da due valvole di ritegno separate da una camera comunicante con l’atmosfera. La chiusura della camera avviene tramite un otturatore collegato alla valvola a monte. In caso di depressione a monte dell'apparecchio o di sovrappressione a valle con perdita alla seconda valvola di ritegno, la camera intermedia scarica in atmosfera, isolando i circuiti a monte e a valle e impedendo il riflusso di acqua contaminata.
Durante l'installazione sull'impianto, ricordarsi di alcuni accorgimenti come la distanza minima di 150 mm dal corpo del dispositivo, non immergere la valvola di scarico.
Consigliato per impianti di riscaldamento domestico di potenza inferiore a 70 kW,
distributori automatici di bevande, alcune strumentazioni da laboratorio, ecc.
Scheda Tecnica
• Installazione orizzontale, di facile accesso, in un ambiente ventilato senza rischio di allagamento
• Attacchi 1/2" DN 15
• Gruppo acustico I
• Lo scarico deve essere in grado di evacuare la portata di scarico
• Il dispositivo deve essere protetto da gelo e temperature eccessive
• Standard / Norme EN 1717 - EN14367
• Raccordi filettati a norma EN ISO 228-1 o ISO 7.1
• Temperatura d’esercizio Max. 65 °C
• Pressione d’esercizio ammissibile (PFA) in acqua 10 bar
• Attacco Femmina/femmina, BSP
• Fluidi ammessi acque chiare
