Description

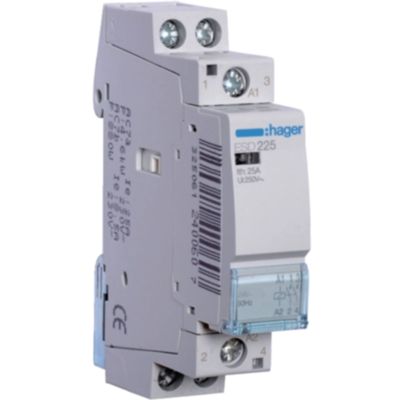

Le Hager ESD225 est un contacteur modulaire compact adapté au montage sur rail DIN, doté de deux contacts normalement ouverts (2 NO) avec un courant nominal jusqu'à 25 A.
Alimenté en 24 V AC, il offre des valeurs d'isolation jusqu'à 250 V, une tenue aux impulsions de 4 000 V, un cycle de vie de 100 000 manœuvres mécaniques et 30 000 cycles électriques.
Il consomme 10,70 VA lors de l'attraction et dissipe environ 4 W, et est conforme aux catégories d'utilisation AC-7a/AC-7b, idéal pour une utilisation résidentielle et industrielle légère.
Tableau Technique
• Type de contact 2 NA
• Courant de commutation nominal 25 A
• Tension de commande AC 24 V
• Tension de fonctionnement nominale 230 V CA
• Tension d'isolement (Ui) 250 V
• Tension de tenue aux chocs (Uimp) 4000 V
• Nombre de modules 1
• Consommation d'énergie d'appel 10,70 VA
• Puissance totale dissipée 4 W
• Nombre de manœuvres mécaniques 100 000
• Durée de vie électrique (cycles) 30 000
• Section du conducteur flexible 1–6 mm²
• Section du conducteur rigide 1–10 mm²
• Température de fonctionnement –10 °C +50 °C
• Degré de protection IP20
