Descrizione

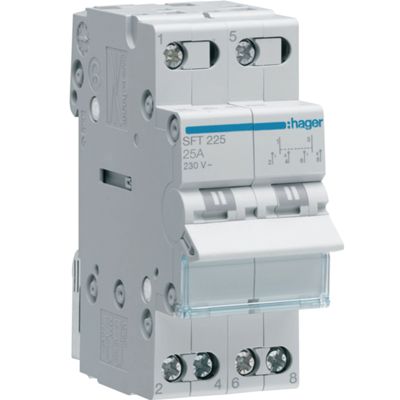

Commutatore a leva a scatto bipolare (2 poli), progettato per guide DIN (montaggio modulare), con funzione 1-0-2 (I-0-II) e comune in alto.
Supporta una corrente nominale di 25 A a 230 V AC, con assorbimento di potere di chiusura e tenuta in corto (Icm 0,52 kA, Icw 0,37 kA), grado di protezione IP20, isolamento fino a 440 V e tenuta agli impulsi fino a 4000 V.
È robusto e durevole, garantendo fino a 200.000 manovre meccaniche e 25.000 cicli elettrici in AC21/AC22.
Scheda Tecnica
• Numero di poli 2P (senza neutro)
• Corrente nominale 25 A
• Funzione 1-0-2 (I-0-II), cambio tra due circuiti
• Tensione nominale d’esercizio 230 V AC
• Tensione di isolamento (Ui) 440 V
• Tensione di tenuta impulso (Uimp) 4000 V
• Potere di chiusura nominale Icm 0,52 kA
• Grado di protezione IP20
• Numero di moduli 2
• Dimensioni (AxLxP) 83 x 35 x 70 mm
• Collegamenti terminali a vite, cavi flessibili 1,5–10 mm² / rigidi 1,5–16 mm²
• Durata meccanica 200.000 operazioni
• Durata elettrica (AC21/AC22) 25.000 cicli
• Consumo di potenza 1,80 W totali (0,90 W per polo)
• Temperatura d’esercizio –20 °C +50 °C; stoccaggio –40 °C … +80 °C
