Description

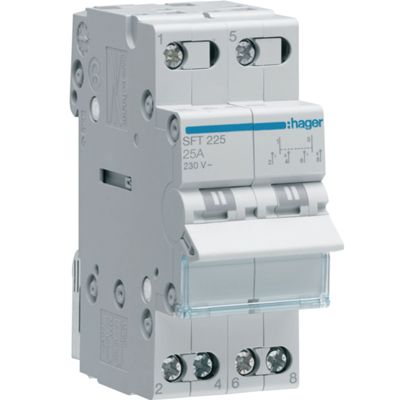

Interrupteur à bascule bipolaire (2 pôles) à action brusque, conçu pour rails DIN (montage modulaire), avec fonction 1-0-2 (I-0-II) et commun en haut.
Il supporte un courant nominal de 25 A à 230 V AC, avec une consommation de tenue à la fermeture et aux courts-circuits (Icm 0,52 kA, Icw 0,37 kA), un degré de protection IP20, une isolation jusqu'à 440 V et une tenue aux impulsions jusqu'à 4000 V.
Il est robuste et durable, garantissant jusqu'à 200 000 opérations mécaniques et 25 000 cycles électriques en AC21/AC22.
Tableau Technique
• Nombre de pôles 2P (sans neutre)
• Courant nominal 25 A
• Fonction 1-0-2 (I-0-II), commutation entre deux circuits
• Tension de fonctionnement nominale 230 V CA
• Tension d'isolement (Ui) 440 V
• Tension de tenue aux chocs (Uimp) 4000 V
• Capacité de fermeture nominale Icm 0,52 kA
• Degré de protection IP20
• Nombre de modules 2
• Dimensions (HxLxP) 83 x 35 x 70 mm
• Connexions par bornes à vis, câbles flexibles 1,5–10 mm² / rigides 1,5–16 mm²
• Durée de vie mécanique 200 000 opérations
• Durée de vie électrique (AC21/AC22) 25 000 cycles
• Consommation électrique 1,80 W au total (0,90 W par pôle)
• Température de fonctionnement –20 °C +50 °C ; stockage –40 °C … +80 °C
