Descripción

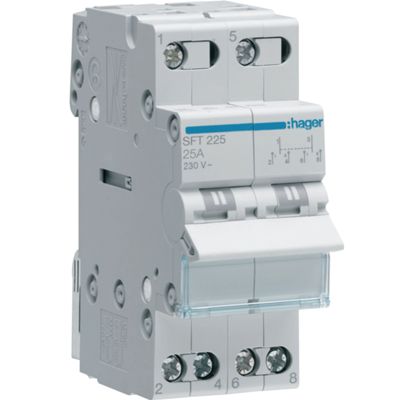

Interruptor de palanca bipolar (2 polos), de acción rápida, diseñado para rieles DIN (montaje modular), con función 1-0-2 (I-0-II) y común en la parte superior.
Soporta una corriente nominal de 25 A a 230 V AC, con resistencia al cierre y a cortocircuito (Icm 0,52 kA, Icw 0,37 kA), grado de protección IP20, aislamiento hasta 440 V y resistencia a impulsos hasta 4000 V.
Es robusto y duradero, garantizando hasta 200.000 operaciones mecánicas y 25.000 ciclos eléctricos en AC21/AC22.
Info Técnica
• Número de polos 2P (sin neutro)
• Corriente nominal 25 A
• Función 1-0-2 (I-0-II), conmutación entre dos circuitos
• Tensión nominal de funcionamiento 230 V CA
• Tensión de aislamiento (Ui) 440 V
• Tensión soportada al impulso (Uimp) 4000 V
• Capacidad de cierre nominal Icm 0,52 kA
• Grado de protección IP20
• Número de módulos 2
• Dimensiones (Al x An x Pr) 83 x 35 x 70 mm
• Conexiones de terminales de tornillo, cables flexibles 1,5–10 mm² / rígidos 1,5–16 mm²
• Vida mecánica 200.000 operaciones
• Vida eléctrica (AC21/AC22) 25.000 ciclos
• Consumo de energía 1,80 W en total (0,90 W por polo)
• Temperatura de funcionamiento –20 °C +50 °C; almacenamiento –40 °C … +80 °C
Característica
