Descripción

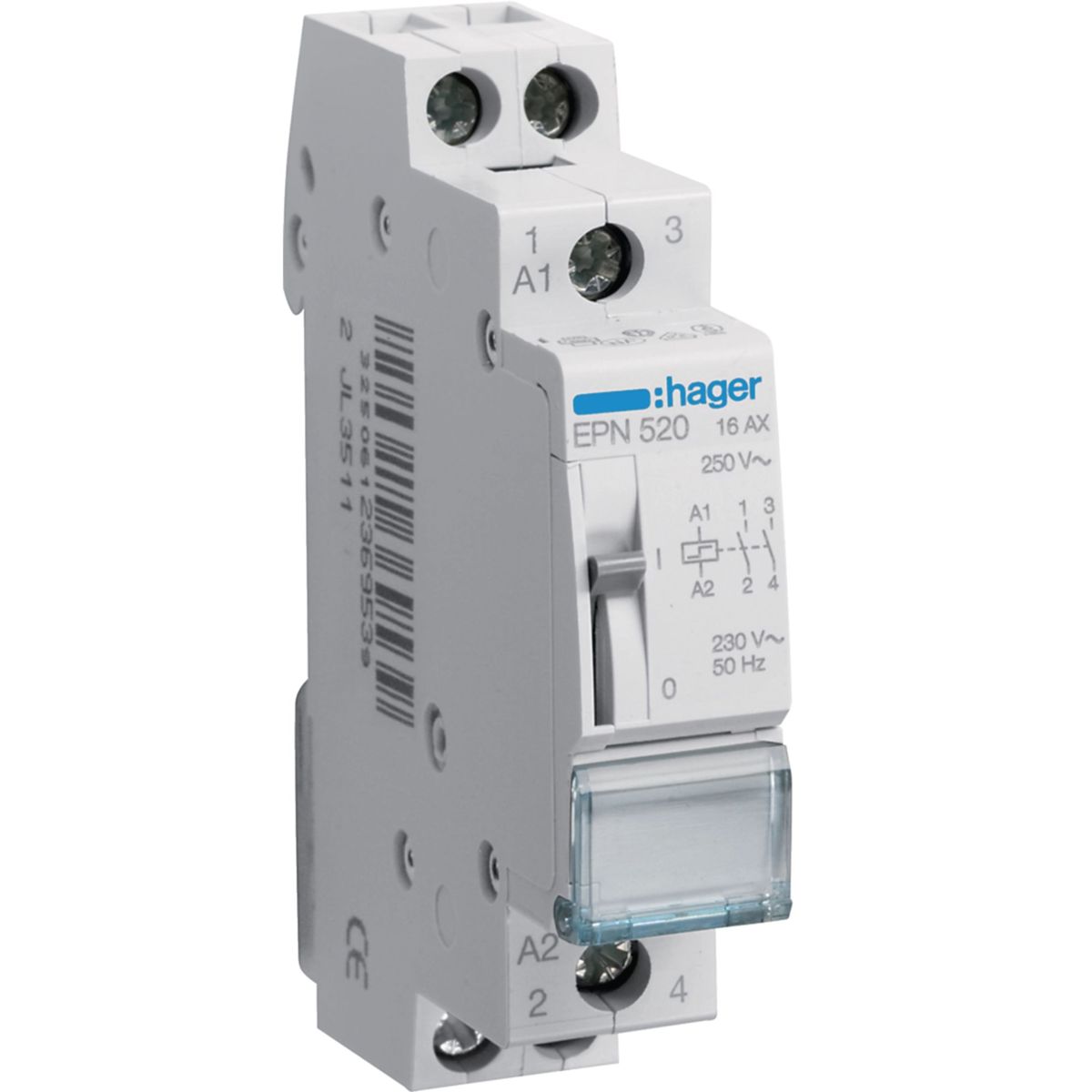

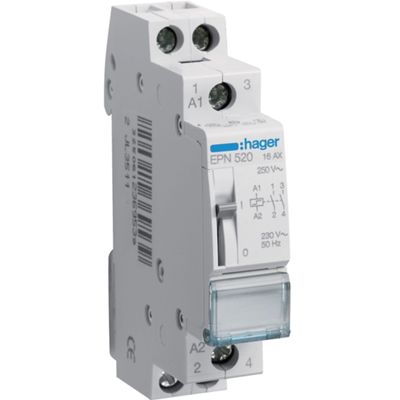

Módulo de relé de paso compacto (17,5 mm de ancho, 63 mm de profundidad) para carril DIN, diseñado para conmutar cargas con un solo pulso desde pulsadores.
Con una corriente nominal de 16 A (AC1) y una corriente de reposo de solo 6 mA, admite fuentes de alimentación de 230 V CA.
Dispone de dos contactos NA (2NO) y terminales de tornillo para cables flexibles (1–6 mm²) o rígidos (1,5–10 mm²).
Gracias a su diseño robusto y reducido tamaño, es ideal para su uso en sistemas civiles e industriales donde es necesario alternar múltiples fuentes de control con una única carga.
Cumple con las directivas RoHS y REACH, con documentación técnica disponible para descargar.
Info Técnica
• Contacto 2NO
• Corriente nominal 16 A (AC1)
• Corriente de reposo 6 mA
• Tensión de control 230 V CA / 110 V CC
• Tensión de funcionamiento/aislamiento 250 V
• Frecuencia 50–60 Hz
• Secciones transversales de conductores flexibles 1–6 mm², rígidos 1,5–10 mm²
• Dimensiones 83 × 17,5 × 63 mm
• Tecnología de terminales de tornillo
• Carga de lámpara hasta 800 VA fluorescente, 1 800 W incandescente
• Temperatura de -5 °C a +40 °C, de -40 °C a +80 °C
• Cumplimiento medioambiental RoHS y REACH
